单相电能表带单联开关控制照明灯的安装及接线（K23）

一、考试目标

考核考生的电气识图能力及单相电能表带一位单联开关控制照明灯电路安装与调试的安全操作能力，要求接线正确，通电正常运行，重点考核电路安装与调试的安全操作技术及安装与调试过程中的安全注意事项、风险识别能力及安全意识。

二、考试方式

采取实际操作和口述的方式进行考试。操作步骤由考生完成，根据考生的操作情况进行评分。

三、考试时间

30分钟

四、考场要求

1.考场面积为80～100m²，设有30个考位，每个考位有1个工作台。考场采光良好，不足部分采用照明补充，保证工作面的照度不小于100勒。

2.考场应干净整洁，空气新鲜，无环境干扰。

3.考场内电源开关柜装有漏电保护器。

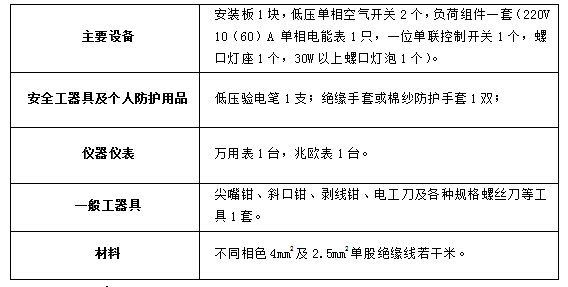

4.各考位的考试设备及器材配置如下表所示。

五、任务描述

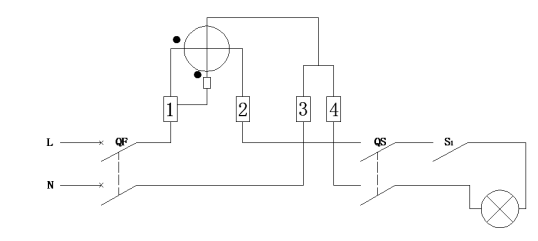

示例：如下图所示，按图安装电路。

六、作业安全考试要点

1.按给定电气原理图，选择合适的电气元件及绝缘电线；

2.按要求进行单相电能表并带照明灯的安装及接线；

3.通电前使用仪表检查电路，确保不存在安全隐患以后再送电；

4.照明灯点亮、电度表运行。

七、考试任务实施

1.考生劳保着装

要求：安全帽、工作服、绝缘鞋应穿戴正确。

2.评估现场环境

要求：评估现场作业环境是否安全，工位整洁、不潮湿。

3.工器具和材料选用及检查

要求：（1）检查工器具是否齐全完好。（2）检查材料数量、规格齐全，且满足要求。

4.元器件检查

要求：（1）检查空气开关外观无损坏，动作灵活，无卡滞，各接触点动作正确、接触良好；（2）检查单联控制开关外观无损坏，动作灵活，无卡滞，各接点动作正确、接触良好；（3）检查螺口灯座外观无损坏，各接点接触良好；（4）检查螺口灯泡外观无损坏；（5）检查单相电度表外观完好，无损坏。

5.整体布局

要求：确定各元器件安装位置合理。

6.布线

要求：（1）接线无错误或漏接；（2）接线处导体裸露长度不超出标准规定；（3）接线无松动；（4）导线（颜色、截面）选择正确，相线用黄、绿、红色，零线用蓝色或黑色；（5）线路不应有中间接头；（6）导线绝缘皮不得压入端子。（7）开关必须接相线上。

7.线路测试

要求：在不加交流电源时，完成线路分析与测试。（1）用万用表电阻档检查线路无短路；（2）用万用表电阻档测量线路导通正常。

8.送电

要求：第7步检查完成后，先合上电能表电源侧开关，后合上负荷侧开关，最后合上控制灯泡的按键开关。

9.通电试验

要求：（1）闭合单联开关S1，灯泡点亮，电能表正常运行；（2）断开单联开关S1，灯泡熄灭。

10.口述问答

（1）问：电子式电能表的基本结构与原理

答：1）基本结构：主要由电压变换器、电流变换器、乘法器、电压/频率转换器、计数显示控制器、显示器六个部分组成。2）基本原理：被测量的高电压、大电流经电压和电流转换器后送至乘法器，乘法器完成电压和电流瞬时值相乘，输出一个与一段时间内的平均功率成正比的直流电压U，然后再利用电压/频率转换器，U被转换成相应的脉冲频率f，将该频率分频，并通过一段时间计数器的计数，显示出相应的电能。

（2）问：日光灯电路组成

答：由灯管、电子镇流器等部件组成。

（3）问：漏电保护器的正确选择和使用

答：

1）应符合国家相关技术标准；

2）额定工作电压和负载电压相匹配；

3）额定工作电流和负载电流相匹配；

4）开关极数与负载类型相匹配；

5）选择合适的漏电动作电流。

11.工作终结

要求：操作结束后应整理好工器具，清理作业现场，物归原位。

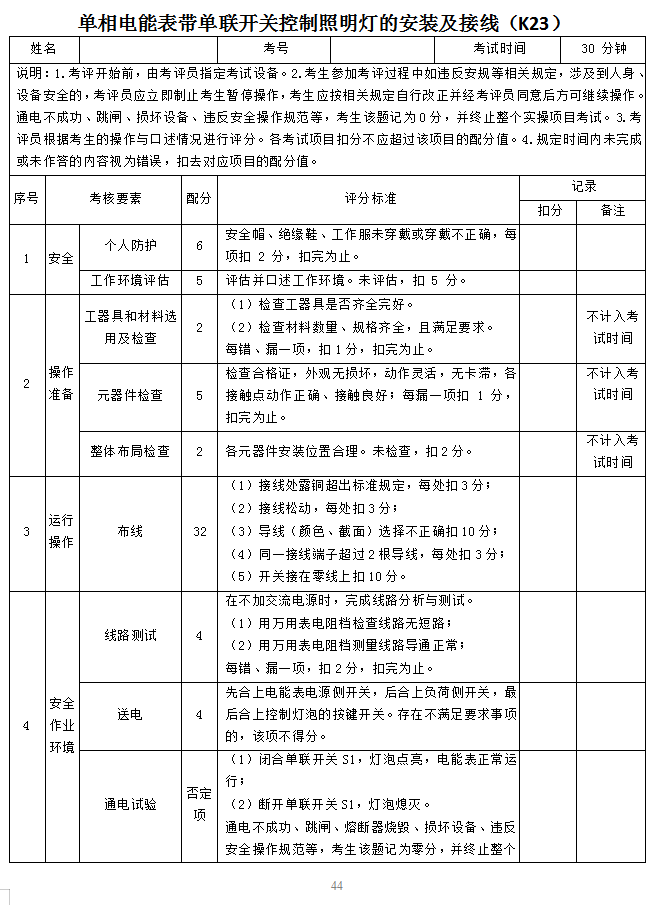

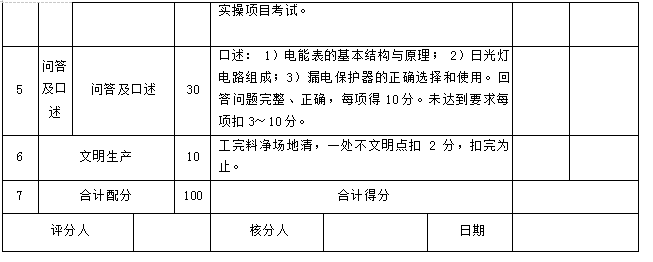

八、评分标准

低压电工作业：

指对1千伏（kV）以下的低压电器设备进行安装、调试、运行操作、维护、检修、改造施工和试验的作业。
